Audio Analyzer für akustische und elektrische Messungen.

Das ATB PC Pro Messprogramm bildet zusammen mit der Soundkarte des Computers einen genauen und umfangreichen Audio Analyzer.

Messungen:

• Elektrischer und akustischer Amplitudenfrequenzgang,

• SPL

• Elektrischer und akustischer Phasenfrequenzgang

• Impedanzmessung

• Sprungantwort

• Klirrfaktoren

• THD und IMD

• Verzerrungen nichtlinearer Systeme

Anwendungsbereiche:

Der Audio Analyzer dient bei der Entwicklung von Lautsprechern, der Optimierung der Raumakustik, der Installation von Car Hi-Fi Anlagen und dem Einmessen von Surroundanlagen.

Bedienung:

Das ATB PC Pro Messprogramm bietet alle Funktionen des Windows Betriebssystems. Es ist entsprechend dem professionellen ATB precision Programm aufgebaut. Durch modernste Messtechnik ist die Bedienung so einfach wie bei einem Analyzer. So ist das Messsystem auch für den interessierten Laien zu verwenden.

Messtechnik:

Durch eine automatische Kalibrierfunktion werden die nicht idealen Soundkarten Parameter korrigiert. Bei einfachen Soundkarten kann die Wiedergabe der Messsignale auch durch einen DVD oder CD Spieler erfolgen. So wird nur die unproblematische Aufnahmefunktion der Soundkarte benutzt.

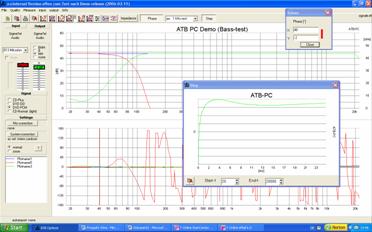

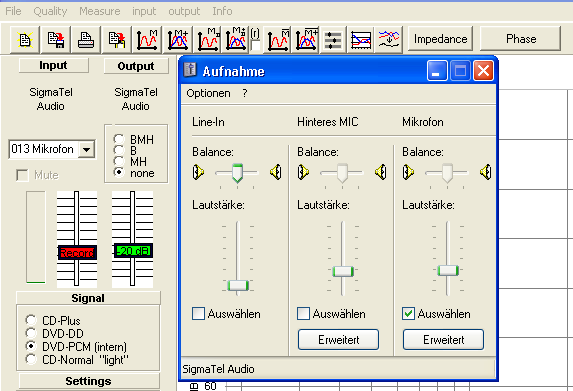

Das ATB PC Pro besitzt einen eigenen Mixer für die Soundkarten Steuerung. Die Verwaltung und Einstellungen werden im Programm vorgenommen. Hierdurch wird der Betrieb unproblematisch.

Messsignale:

M-PN

Als Messsignal wird ein periodisches Rauschen, das M-PN Signal, benutzt. Das Signal ist den Eigenschaften der Soundkarten angepasst und bringt gegenüber dem üblichen MLS Rauschen eine höhere Messgenauigkeit. Das M-PN Signal ergibt zusammen mit einer neuen Korrelationsfunktion sehr genaue Messungen. Die neue Korrelation ermöglicht auch eine akustische Messung ohne Abstandsbestimmung. Da keine Zeitfenster gesetzt werden müssen wird die Bedienung einfach und Messfehler vermieden.

Für das Auto ist die Auto-Test CD für die Messsignale verfügbar.

Signal 13

Das Signal 13 dient zur Klirrfaktormessung. Gegenüber der Sinusschwingung ermöglicht es auch die Messung der Verzerrungen von nichtlinearen Systemen.

Die Verzerrungen der nichtlinearen Systeme werden von Wolfgang Klippel beschrieben.

Die Grundlage für die Messung bildet ein Messsignal, das aus zwei Sinusschwingungen besteht. Die beiden Schwingungen werden an der nichtlinearen Kennlinie des zu testenden Systems moduliert. Die Modulationsprodukte, das IMD Spektrum, zeigen den echten Klirrfaktor. Die übliche THD Messung für die harmonischen Verzerrungen zeigt die Verzerrungen durch ein nichtlineares Übertragungsverhalten nur Teilweise.

Die Klirrfaktormessung mit dem Signal 13 erfasst die gesamten Verzerrungsprodukte eines Systems und ist so für die Beurteilung der Qualität geeignet. So lässt sich die maximale unverzerrte Lautstärke eines Lautsprechers einfach bestimmen.

Das Signal 13 ist eine Entwicklung der Kirchner elektronik. Das Signal 13 besteht aus der Überlagerung von zwei Sinusschwingungen mit dem Frequenzverhältnis von 1:1,3.

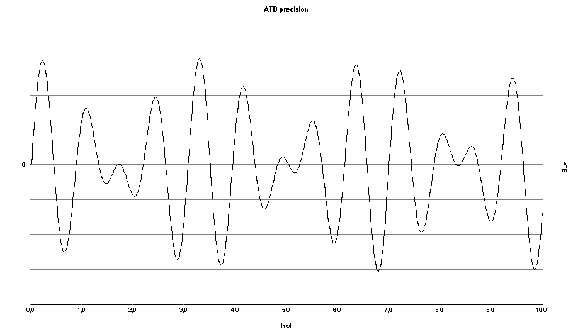

Das Oszilloskop vom Signal 13

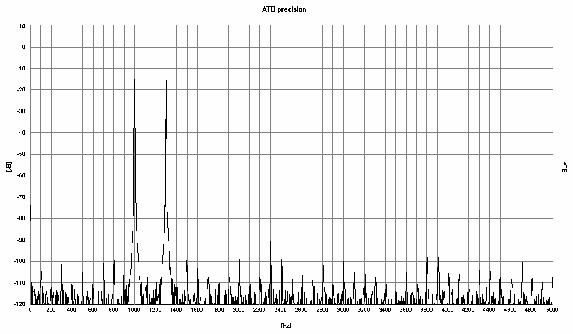

Das Frequenzspektrum vom Signal 13

Das Oszilloskop zeigt die Amplitude über die Zeit vom Signal 13. Die Amplitude ändert sich ständig. Durch die stetige Änderung werden in einem großen Frequenzbereich die Resonanzen des Testobjekts leicht angeregt. Jede Resonanz und Nichtlinearität in der Übertragung erzeugt ein breites Spektrum von Störfrequenzen.

Das ATB QC Programm besitzt eine Auswertefunktion für die Verzerrungen. Bei der Auswertung der Messung werden die Amplituden der Störfrequenzen oberhalb der Frequenz der Anregung addierst und in das Verhältnis zur Amplitude der Anregung gesetzt. Der hierbei entstehende Wert bildet den Q-Faktor. Der Q-Faktor eines Gerätes beschreibt die Qualität des Gerätes. Geräte mit hohem Q-Faktor erzeugen geringe Fehler bei der Übertragung.

Daten Export:

Damit die Messdaten mit CAD Programmen weiterverarbeitet oder in vorhandenen Datenbanken gespeichert werden können, besitzt das ATB PC Pro eine Exportfunktion. Die ATB Daten lassen sich in folgende Formate umwandeln:

MLSSA, LAUD, IMP und CLIO.

Gegen Raubkopien ist das Programm durch einen USB Dongle geschützt.

Lieferumfang:

Das ATB PC Pro Messsystem enthält:

• Programm

• Thiele-Small Parameter Rechner

• Handbuch

• Messmikrofon,

• Test box für Imprdanz- und Kalibriermessung

• Dongle

• DVD mit Messsignalen

• Frequenzgang des Messmikrofons

       20Hz – 20kHz  + 0.3dB

www.kirchner-elektronik.de
