ATB precision  Analog  + digital Audio Analyser

Beschreibung des Audio Analysers

Das ATB precision ist ein universelles Messsystem für Analoge + digitale Messungen im Audiobereich. Das computergestützte System besteht aus dem Windows 98 / NT / 2000 und XP Messprogramm sowie einer Messbox, die über die USB Schnittstelle mit dem PC verbunden wird. Die digitale Messungen benutzen CD, DVD Player oder einen Computer mit digitalen Ausgang.

Das Windows Programm ist einfach zu bedienen, da die Bedienung der anderer Windows Programme entspricht und meistens bekannt ist. Das Programm erfordert auch keine lange Einarbeitszeit in die Messtechnik. Der Anwender wählt die entsprechende Messung, die dann vom Programm durchgeführt und angezeigt wird. Benötigt die Messung spezielle Parameter, so stellt das Programm entsprechende Hilfsfunktionen zur Verfügung. Über die Zwischenablage werden Daten und Grafiken in Textverarbeitungs- oder CAD Programme übernommen.

Ensprechend den aufwendigsten Messgeräten ist die USB Box das Messgerät. Der PC ist für die Bedienung und Auswertung der Messungen. Die unterscheidet das Messgerät grundsätzlich von den mit Soundkarte oder PC Karte arbeitenden Systemen. Deshalb erfüllt das ATB auch die Industrienorm ISO 9001. Durch neueste Fertigungstechniken wie FPGA, SMD kann das ATB günstig gefertigt werden und besitzt so den Preis der Soundkartensysteme.

Das ATB precision wird universell in der Messtechnik eingesetzt. Es dient bei Entwicklung und Fertigung zur Messung von elektrischen und akustischen Geräten. Für die Industrieanwendung, z.B. Autoindustrie, kann das ATB precision als Certified Quality System entsprechend ISO 9001 geliefert werden.

Bei elektrischen Messungen ist die Messdynamik oder Auflösung des Analysators sowie die Präzision von Messsignalen, Frequenzgängen und Messbereichen entscheidend. Bei der Dynamik empfiehlt sich das ATB durch die hohe Dynamik des Analysators von 110 dB bei FFT Messungen. Die Präzision des Messsignales wird durch die 20 bit Genauigkeit des Generators gewährleistet und die Präzision von Frequenzgang und Messbereich durch eine Fehlergrenze von +/- 0.2dB.
Die akustische Meßtechnik stellt besondere Anforderungen, die nur mit aufwendigen Messprogrammen erfüllt werden können. Hier zeigt sich der Vorteil der Computer unterstützten Messtechnik am deutlichsten. Die wichtigsten Auswertungsverfahren wie FFT und Korrelation benötigen einen schnellen Rechner. Werden diese Berechnungen noch mit aufwändigen Messabläufen kombiniert, entsteht die raumunabhängige Lautsprechermessung mit der 4-fach FFT. Weitere aufwändige Messungen sind die akustische Phasenmessung und das Wasserfalldiagramm (Cumulative spectrum decay) mit bis zu 200 Messungen und dem Cosinus-Burst Meßsignal.

Bei der digitalen Messtechnik wird der Frequenzbereich von  DVD Geräten bis 50kHz gemessen.

Die Anwenderbereiche für das ATB precision sind Entwicklung und Fertigung sowie Studio- und Beschallungstechnik.
Gerade im Bereich der Studio- und Beschallungstechnik ist bei digitalen Messungen die CD oder DVD als Signalquelle besonders vorteilhaft. So werden die Messungen mit System eigenen  Wiedergabegeräten durchgeführt.

Für die Studiotechnik erfolgt die Anzeige der Pegel in dBU oder dBV .

Dank mehrjähriger Erfahrung in der Messtechnik und der Zusammenarbeit mit den ATB Anwendern entstand nicht nur das komfortable Messprogramm. Auch die Ein- und Ausgänge der USB Box wurden so ausgelegt, dass eine einfache und fehlerfreie Messanordnung besteht. Diese  wird durch die symmetrischen Eingänge unterstützt. Zum einfachen Messaufbau trägt bei akustischen Messungen die vom Gerät gestellte Mikrofonspannungsversorgung bei. Ebenfalls können Impedanzmessungen ohne externen Verstärker durchgeführt werden, wobei der Widerstand der Messleitung berücksichtigt wird.

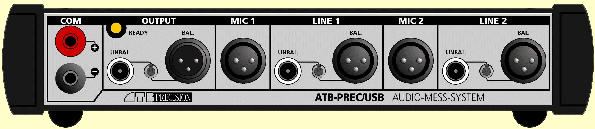

Beide Eingangskanäle des ATB precision besitzen einen LINE und MIC  Eingang.

Der LINE Eingang ist der normale Meßeingang mit in 5-dB-Stufen schaltbaren Eingangsspannungbereichen von –15dB bis 40dB . Er wird bei elektrischen Messungen im Frequenzbereich von DC......50kHz benutzt.
Der MIC Eingang für Mikrofone hat einen in 5-dB-Stufen schaltbaren Eingangsspannungsbereich  von –35dB bis –5dB. Der empfindlichste Bereich von -35dBV, entsprechend 18mV, ermöglicht den Anschluss jedes Meßmikrofon. Für Electret Mikrofone lässt sich eine Versorgungsspannung von 15V zuschalten.

Die große Anzahl von verschiedenen Messungen mit den unterschiedlichsten Messsignalen lässt sich nur mit einem digitalen Generator realisieren. Alle Signale werden mit quarzgenauer Frequenz und einer Amplitudengenauigkeit von 20 bit erzeugt. Da die max. Wandlerrate 4MHz beträgt, können die Signale als analog betrachtet werden. Der Klirrfaktor für das Sinussignal mit 1kHz ist < 0,003%.
Der Ausgang des Generators ist symmetrisch, kann aber auch unsymmetrisch beschaltet werden. Die Ausgangsspannung lässt sich in 1-dB-Stufen im Bereich von –38dB bis 16dB an das Messobjekt anpassen.
